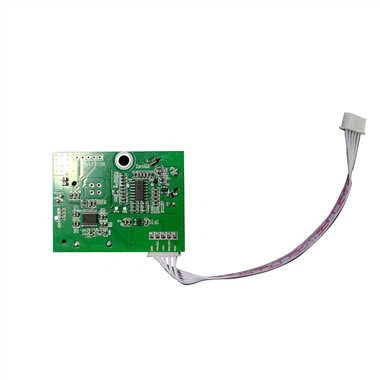

Ansamblu PCB pentru mașini robotizate

Detaliile produsului

Piața de electronice pentru automobile este a treia cea mai mare zonă de aplicare a PCB-ului după calculatoare și comunicații. Odată cu evoluția și dezvoltarea treptată a automobilelor de la produse mecanice în sens tradițional în produse de înaltă tehnologie de inteligență, informatizare și mecatronică, tehnologia electronică a fost utilizată pe scară largă în automobile, fie că este vorba despre sistemul de motor, sistemul de șasiu, produsele electronice sunt utilizate în sisteme de siguranță, sisteme informaționale și sisteme de mediu în vehicul fără excepție. Piața auto a devenit, evident, un alt punct luminos pe piața electronicelor de larg consum. Dezvoltarea electronicii auto a determinat în mod natural dezvoltarea PCB-urilor auto.

Printre obiectele cheie ale aplicației PCB astăzi, PCB-ul auto ocupă o poziție importantă. Cu toate acestea, datorită mediului de lucru special, siguranței și cerințelor de curent ridicate ale automobilelor, are cerințe mai mari privind fiabilitatea PCB și adaptabilitatea la mediu.

Partea inferioară a PCB-ului constă din mai multe straturi ca acesta.

⑴Substraturi: Acestea sunt materiale specializate care conduc electricitatea minim. Substraturile comune utilizate ca straturi izolante între două straturi conductoare de cupru sunt rășinile din seria fluor, rășinile PPO sau PPE și rășinile epoxidice modificate, substraturile dielectrice din seria fluor, PTFE etc.

⑵ Cupru: se adaugă un strat subțire de folie de cupru pentru a îmbunătăți rezistența termică și capacitatea de curent a PCB-ului.

⑶ Rezistență la lipire: de obicei rezistă la lipire verde, folosită pentru a izola firele de cupru de alte materiale conductoare.

⑷ Silkscreen: Serigrafia stratului final al PCB-ului, care ajută la furnizarea de indicatori de text pentru piesă. Straturile de serigrafie ajută la identificarea punctelor de testare, a numerelor de piesă, a simbolurilor de avertizare, a siglelor și a marcajelor producătorului.

Straturile de bază de mai sus sunt aproape aceleași pentru toate tipurile de PCB-uri. Singurul lucru care diferă la PCB-uri rigide, flexibile, metalice, montate pe suprafață sau cu orificii traversante este utilizarea unui substrat. Producătorul alege substratul după ce a luat în considerare aplicarea.

proces SMD

Asamblare unilaterală

Incoming inspection => silk screen solder paste (spot glue) => patch => drying (curing) => reflow soldering => cleaning => inspection =>reface

Asamblare pe două fețe

A: Incoming material inspection => PCB's A side silk screen solder paste (spot glue) => SMD PCB B side silk screen paste (spot glue) => SMD => drying => reflow soldering ( It is better to only do the B side => cleaning => inspection =>reface).

B: Incoming material inspection => PCB's A-side screen printing solder paste (spot adhesive) => SMD => drying (curing) => A-side reflow soldering => cleaning => flip = PCB's B-side point SMT glue => SMD => curing => B-side wave soldering => cleaning => inspection =>reparație)

Acest proces este potrivit pentru lipirea prin reflow pe partea A a PCB-ului și pentru lipirea prin val pe partea B. În SMD-ul asamblat pe partea B a PCB-ului, acest proces ar trebui utilizat atunci când numai pinii SOT sau SOIC (28) sunt dedesubt.
